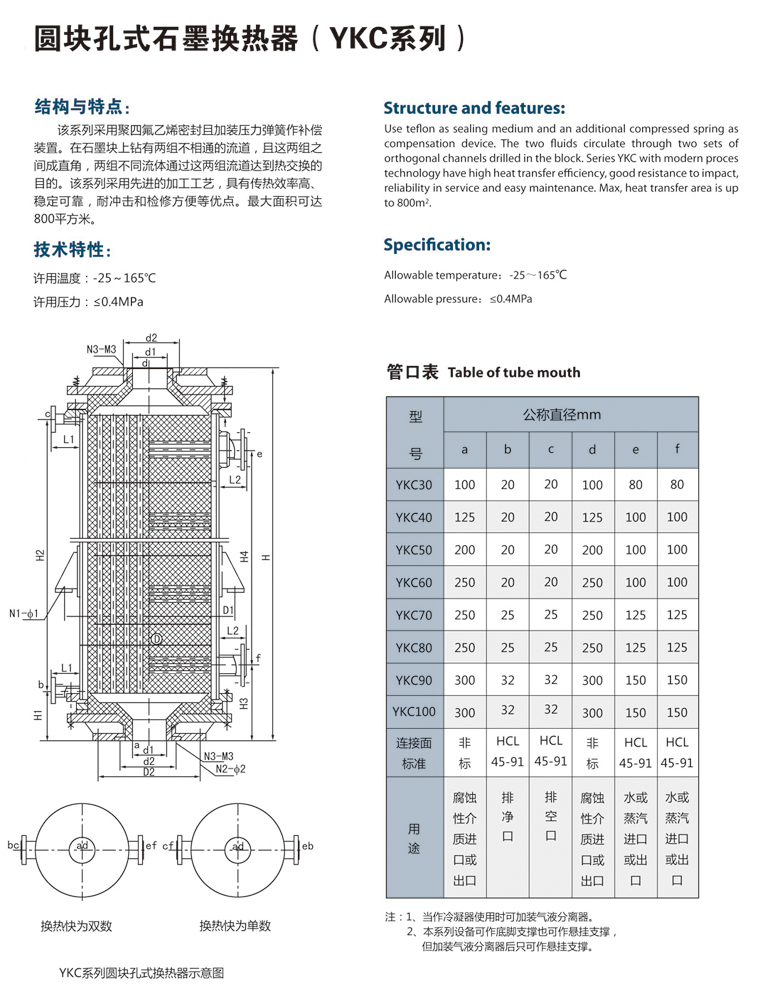

YKC圓塊孔式石墨換熱器

　　結構與特點：該系列采用聚四氟乙烯密封且加裝壓力彈簧作補償。在石墨塊上鉆有兩組不相通的流道，且這兩組之間成直角，兩種不同流體通過這兩組流道達到熱交換的目的。該系列采用先進的加工工藝，具有傳熱效率高，穩定可靠，換沖擊和檢修方便等優級點。最大換熱面積可達到800平方米。

　　技術特性：許用溫度：-25℃—165℃ 許用壓力： ≤0.4Mpa

　　管口表

型號	公稱直徑 mm
型號	a	b	c	d	e	f
YKC30	100	20	20	100	80	80
YKC40	125	20	20	125	100	100
YKC50	200	20	20	200	100	100
YKC60	250	20	20	250	100	100
YKC70	250	25	25	250	125	25
YKC80	250	25	25	250	125	125
YKC90	300	32	32	300	150	150
YKC100	300	32	32	300	150	150
連接面標準	非標	HGJ 45-91	HGJ 45-91	非標	HGJ 45-91	HGJ 45-91
用途	腐蝕介質進口或出口	排凈口	排空口	蝕性介質進口或出口	水或蒸汽進口或出口	水或蒸汽進口或出口

　　注：本系列設備可作底腳支撐也可作懸掛支撐。

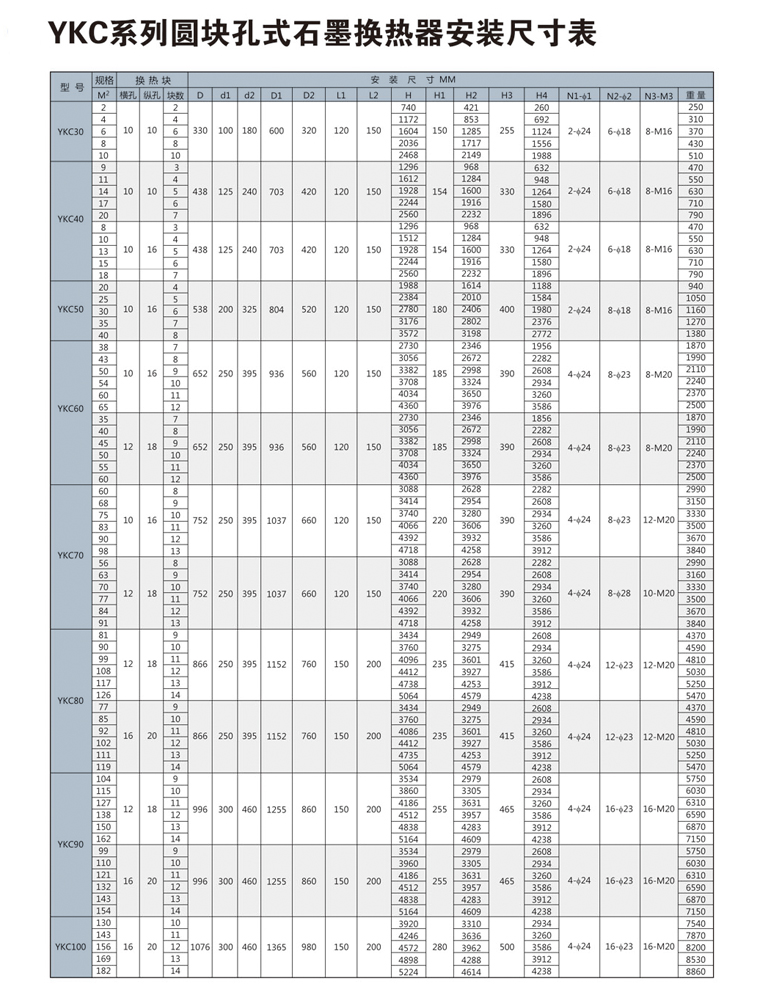

　　YKC系列圓塊孔式石墨換熱器安裝尺寸表

型號	規格	換熱塊			安裝尺寸
型號	M2	橫孔	縱孔	塊數	D	d 1	d2	D1	D2	L1	L2	H	H1	H2	H3	H4	n1-Φ1	N2-Φ2	N3-M3	重量
YKC30	2	10	10	2	330	100	180	603	320	120	150	740	150	421	255	260	2-Φ24	6-Φ18	8-M16	250
	4			4								1172		853		692				310
	5			6								1604		1285		1124				370
	8			8								2036		1717		1556				430
	10			10								2468		2149		1988				510
YKC40	9	10	10	3	438	125	240	703	420	120	150	1296	154	968	330	632	2-Φ24	6-Φ18	8-M16	470
	11			4								1612		1284		948				550
	14			5								1928		1600		1264				630
	17			6								2244		1916		1580				710
	20			7								2560		2232		1896				790
	8	10	16	3	438	125	240	703	420	120	150	1296	154	968	330	632	2-Φ24	6-Φ18	8-M16	470
	10			4								1612		1284		948				550
	13			5								1928		1600		1264				630
	15			6								2244		1916		1580				710
	18			7								2560		2232		1896				790
YKC50	20	10	16	4	538	200	325	804	520	120	150	1988	180	1614	400	1188	2-Φ24	8-Φ18	8-M18	940
	25			5								2384		2010		1584				1050
	30			6								2780		2406		1980				1160
	35			7								3176		2802		2376				1270
	40			8								3572		3198		2772				1380
YKC60	38	10	16	7	652	250	395	936	560	120	150	2730	185	2346	390	1956	4-Φ24	8-Φ23	8-M20	1870
	43			8								3056		2672		2282				1990
	50			9								3382		2998		2608				2110
	54			10								3708		3324		2934				2240
	60			11								4034		3650		3260				2370
	65			12								4360		3976		3586				2500
	35	12	18	7	652	250	395	936	560	120	150	2730	185	2346	390	1956	4-Φ24	8-Φ23	8-M20	1870
	40			8								3056		2672		2282				1990
	45			9								3382		2998		2608				2110
	50			10								3708		3324		2934				2240
	55			11								4034		3650		3260				2370
	60			12								4360		3976		3586				2500
YKC70	60	10	16	8	752	250	395	1037	660	120	150	3088	220	2346	390	1956	4-Φ24	8-Φ23	12-M20	2990
	68			9								3414		2672		2282				3160
	75			10								3740		2998		2608				3330
	83			11								4066		3324		2934				3500
	90			12								4392		3650		3260				3670
	98			13								4718		3976		3586				3840
	56	12	18	8	752	250	395	1037	660	120	150	3088	220	2346	390	1956	4-Φ24	8-Φ23	12-M20	2990
	63			9								3414		2672		2282				3160
	70			10								3740		2998		2608				3330
	77			11								4066		3324		2934				3500
	84			12								4392		3650		3260				3670
	91			13								4718		3976		3586				3840
YKC80	81	12	18	9	852	250	400	1138	760	120	150	3590	150	3004	415	2667	4-Φ24	12-Φ23	12-M20	4370
	90			10								3916		3330		2993				4590
	99			11								4242		3656		3319				4810
	108			12								4568		3982		3645				5030
	117			13								4894		4308		3971				5250
	126			14								5220		4634		4297				5470
	77	16	20	9	852	250	400	1138	760	120	150	3590	150	3004	415	2667	4-Φ24	12-Φ23	12-M20	4370
	85			10								3916		3330		2993				4590
	94			11								4242		3656		3319				4810
	102			12								4568		3982		3645				5030
	111			13								4894		4308		3971				5250
	119			14								5220		4634		4297				5470
YKC90	104	12	18	9	966	300	460	1255	860	120	150	3590	160	2994	415	2667	4-Φ24	16-Φ23	16-M20	5750
	115			10								3916		3320		2993				6030
	127			11								4242		3646		3319				6310
	138			12								4568		3972		3645				6590
	150			13								4894		4298		3971				6870
	162			14								5220		4624		4297				7150
	99	16	20	9	966	300	460	1255	860	120	150	3590	160	2994	415	2667	4-Φ24	16-Φ23	16-M20	5750
	110			10								3916		3320		2993				6030
	121			11								4242		3646		3319				6310
	132			12								4568		3972		3645				6590
	143			13								4894		4298		3971				6870
	154			14								5220		4624		4297				7150
YKC100	130	16	20	10	1066	300	460	1365	980	120	150	3916	170	3310	415	2993	4-Φ24	16-Φ23	16-M20	7540
	143			11								4242		3636		3319				7870
	156			12								4568		3926		3645				8200
	169			13								4894		4288		3971				8530
	182			14								5220		4614		4297				8860
