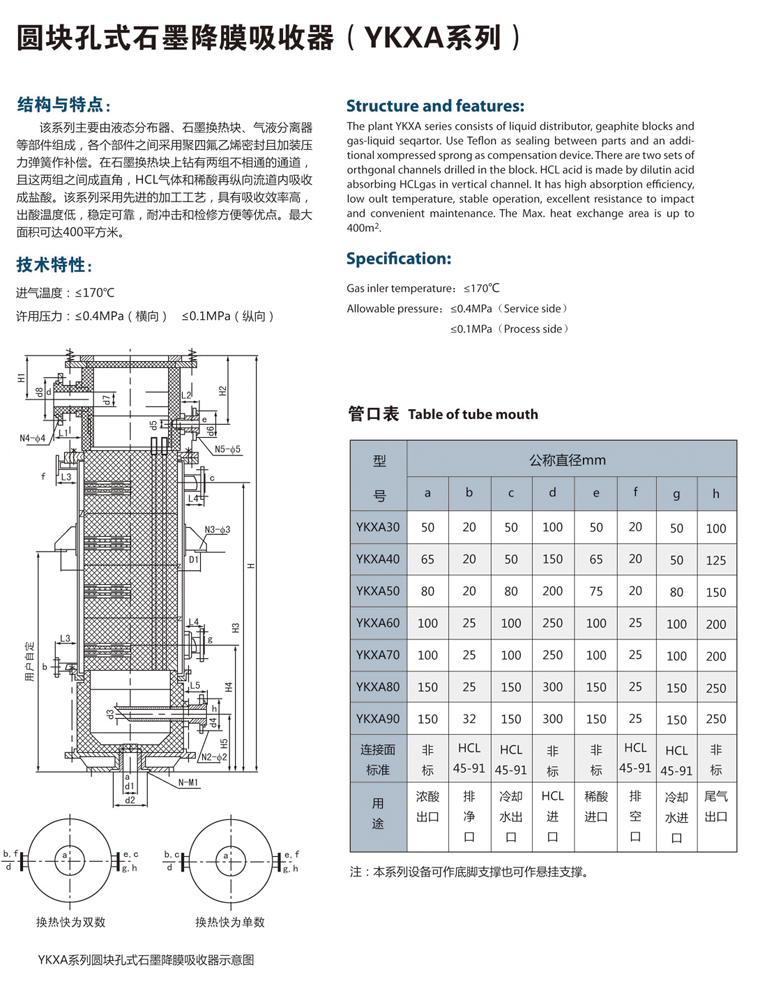

YKXA圓塊孔式石墨降膜吸收器

　　結構與特點：該系列主要由液體分布器、石墨塊、氣液分離器等部分組成，第個部件之間采用聚四氟乙烯密封且加裝壓力彈簧作補償。在石墨塊上鉆有兩組不相通的流道，且這兩組之間成直角，HCL氣體和稀酸在縱向流道內吸收成鹽酸。該系列采用先進的加工工藝，具有吸收效率高，出酸溫度低，穩定可靠，耐沖擊和檢修方便等優級點。最大面積可達到400平方米。

　　技術特性：進氣溫度：≤170℃許用壓力： ≤0.4Mpa(橫向) ≤ 0.1Mpa(縱向)

　　管口表

型號	公稱直徑 mm
型號	a	b	c	d	e	f	g	h
YKXA30	50	20	50	125	50	20	50	100
YKXA40	65	20	50	150	65	20	50	125
YKXA50	80	20	80	200	80	20	80	150
YKXA60	100	25	100	250	100	25	100	200
YKXA70	100	25	100	250	100	25	100	200
YKXA80	150	25	150	300	150	25	150	250
YKXA90	150	32	150	300	150	32	150	250
連接面標準	非標	HGJ 45-91	HGJ 45-91	非標	非標	HGJ 45-91	HGJ 45-91	非標
用途	濃酸出口	排凈口	排空口	HCl 進口	稀酸進口	冷卻水出口	冷卻水進口	尾氣出口

　　注：本系列設備可作底座支撐也可作懸掛支撐。

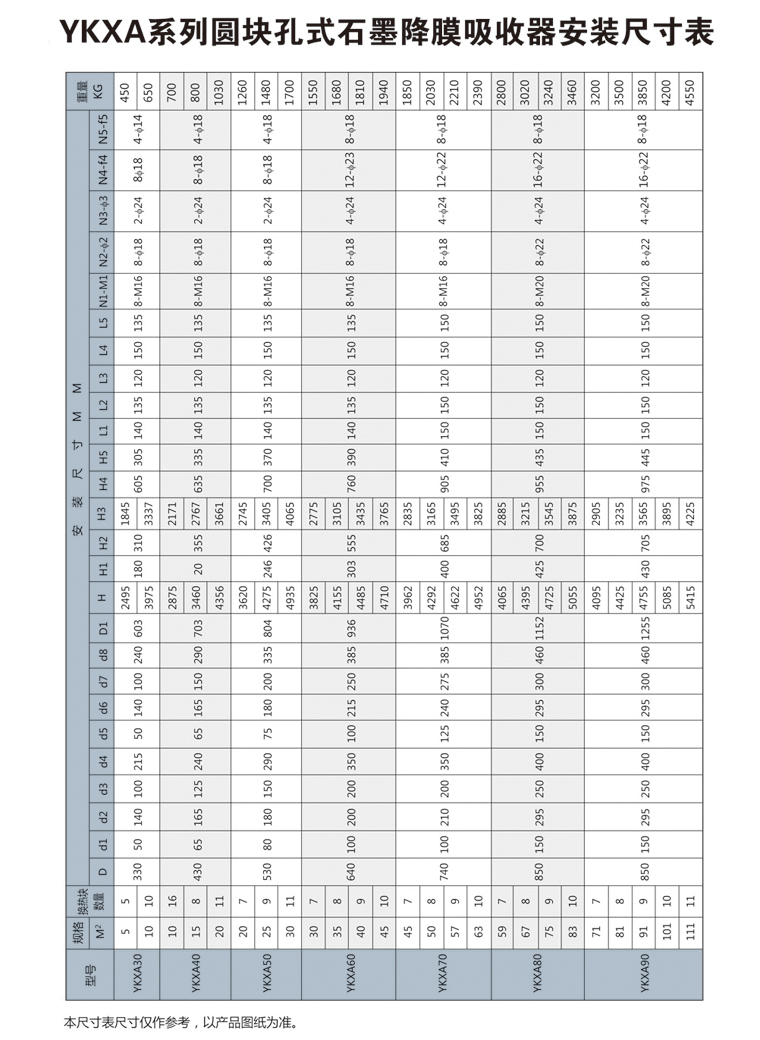

　　YKXA系列圓塊孔降膜吸收器安裝尺寸表

型號	規格	換熱塊數量	安裝尺寸 MM																										重量 KG
	M2		D	d1	d2	d3	d4	d5	d6	d7	d8	D1	H	H1	H2	H3	H4	H5	L1	L2	L3	L4	L5	N1-M1	N2-Ф2	N3-Ф3	N4-Ф4	N5-Ф5
YKXA30	5	5	330	50	140	100	215	50	140	100	240	603	2495	180	310	1845	605	305	140	135	120	150	135	8-M16	8-Ф18	2-Ф24	8-Ф18	4-Ф14	450
	10	10											3975			3337													650
YKXA40	10	6	430	65	165	125	240	65	165	150	290	703	2875	200	355	2171	635	335	140	135	120	150	135	8-M16	8-Ф18	2-Ф24	8-Ф18	4-Ф18	700
	15	8											3460			2767													800
	20	11											4356			3661													1030
YKXA50	20	7	530	80	180	150	290	75	180	200	335	804	3620	246	426	2745	700	370	140	135	120	150	135	8-M16	8-Ф18	2-Ф24	8-Ф18	4-Ф18	1260
	25	9											4275			3405													1480
	30	11											4935			4065													1700
YKXA60	30	7	640	100	200	200	350	100	215	250	385	936	3825	303	555	2775	760	390	140	135	120	150	135	8-M16	8-Ф18	4-Ф24	12-Ф23	8-Ф18	1550
	35	8											4155			3105													1680
	40	9											4485			3435													1810
	45	10											4810			3765													1940
YKXA70	45	7	740	100	210	200	350	125	240	275	385	1070	3962	400	685	2835	905	410	150	150	120	150	150	8-M16	8-Ф18	4-Ф24	12-Ф22	8-Ф18	1850
	50	8											4292			3165													2030
	57	9											4622			3495													2210
	63	10											4952			3825													2390
YKXA80	59	7	850	150	295	250	400	150	295	300	460	1152	4065	425	700	2885	955	435	150	150	120	150	150	8-M20	8-Ф22	4-Ф24	16-Ф22	8-Ф18	2800
	67	8											4395			3215													3020
	75	9											4725			3545													3240
	83	10											5055			3875													3460
YKXA90	71	7	850	150	295	250	400	150	295	300	460	1255	4095	430	705	2905	975	445	150	150	120	150	150	8-M20	8-Ф22	4-Ф24	16-Ф22	8-Ф18	3200
	81	8											4425			3235													3500
	91	9											4755			3565													3850
	101	10											5085			3895													4200
	111	11											5415			4225													4550
